在印刷电路板组装(PCBA)上，它就像一个城市景观，充满了各种组件。但让我们面对现实，有时识别这些组件就像破解密码一样。随着集成电路的发展，芯片封装比冰淇淋有更多的口味。有很多材料和连接方法。所以，让我们把它像一个好故事一样分解。把这些芯片想象成房子，它们的包装就是这些房子的建造方式。这些芯片有不同的“兜帽”:
BGA -The Ball Grid Array
把BGA想象成镇上的酷孩子。它们的大头针，或者说腿，在下面排列成一个个小球的网格，就像被子上整齐的图案。这种类型是所有关于光滑，更大的引脚间距，伟大的热性能，和一流的信号传输。它们是高速、高性能的芯片。

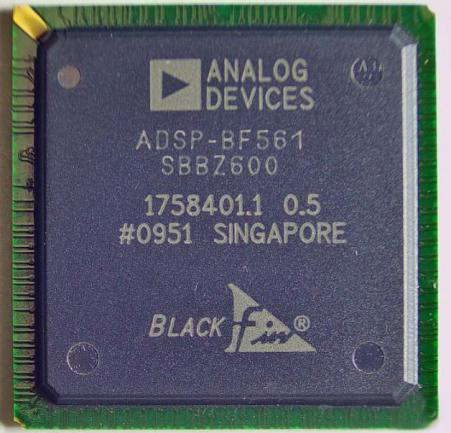

- PBGA:把它想象成一个多层有机材料板。想想英特尔的cpu，比如奔腾II、III或IV。

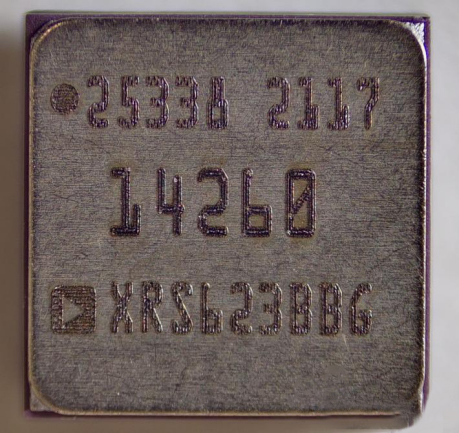

- CBGA:这是陶瓷小队，使用FlipChip (FC)安装的连接风格。英特尔的Pentium I, II和Pentium Pro cpu使用这种封装。

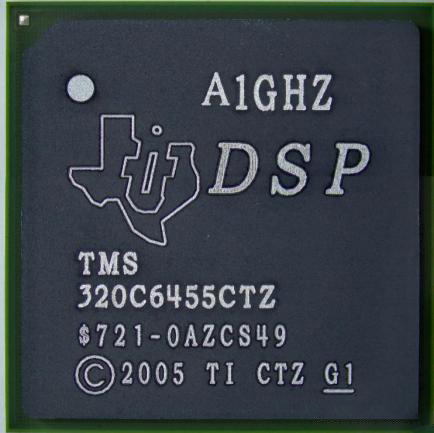

- FCBGA:这些芯片与硬多层板相呼应。

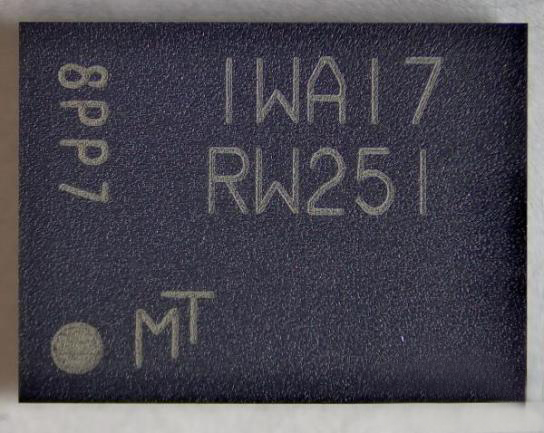

- TBGA:这些是柔软的，像胶带一样的PCB电路板，保持它的简单和灵活。

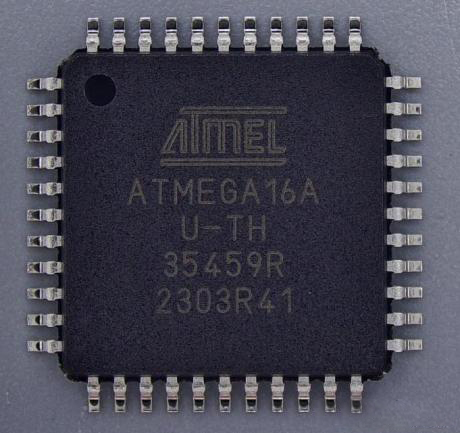

QFP - Quad Flat Package
现在，QFP团队很有趣。想象一下被大头针包围的芯片。这些芯片的交易是他们有紧密的引脚，使焊接有点棘手。但他们在MCU里无处不在。这里也有不同的类型:
- PQFP:它们是规则的，边缘排列着针，间隔0.5mm或0.8mm。
- TQFP:这些类似于细长的版本，用于空间有限的应用程序。
- LQFP:引脚间距更小，约0.4mm，引脚密度更高。
- LCC:这里，芯片是裸露在顶部，没有包装材料。
优势与劣势
优势
- 高引脚密度:QFP封装了一个紧凑的引脚布局的冲孔，非常适合高引脚电子产品。
- 微型设计:它们更小，有助于电子产品缩小尺寸和重量。
- 表面安装魔术:他们的表面安装风格简化了焊接和连接，使过程高效。
- 散热性能:良好的处理热量，帮助有效地传播和消散。
- 可靠性MVP:他们是焊接游戏的高手，提供稳定的电气和机械连接。
缺点
- 尺寸限制:小包装可能会限制内部布线和散热。
- 修理忙:修理或更换这些东西可能是一个挑战，需要精密的工具和技能。
- 设计复杂性:高引脚密度和小尺寸需要复杂的设计，使其成为一个棘手的难题。
- 成本因素:生产和组装这些封装可能会使钱包更加困难，特别是对于较大和高引脚的设置。
